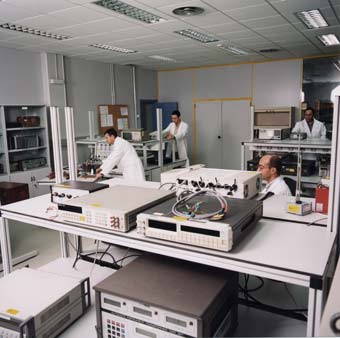

El laboratorio de calibración eléctrica
del LCOE ha sido el primer laboratorio español y uno de los primeros en Europa
en obtener una acreditación de ENAC para la calibración de medidores de flicker
y de sus impedancias de referencia tanto inductiva como resistiva.
La red eléctrica se puede representar mediante una
fuente ideal en serie con una impedancia pequeña pero no nula que alimenta las
cargas a ella conectadas en cada momento. Cualquier equipo eléctrico consume
una intensidad variable según su modo de funcionamiento, pensemos por ejemplo
en una batidora de varias velocidades, en un lavavajillas, o en una lavadora
con sus distintos programas y ciclos de funcionamiento. Esta intensidad
variable provoca también una variación de la tensión de alimentación en la
carga, aunque la fuente sea teóricamente perfecta ya que se produce una caída
de tensión variable en la impedancia de la fuente.
Las variaciones de tensión
provocadas por el funcionamiento de los equipos eléctricos provocan variaciones
del nivel de iluminación de las lámparas que a través del ojo son percibidas en
el cerebro y que pueden resultar perjudiciales para la salud. En concreto la
severidad del flicker o parpardeo de las lámparas depende de la amplitud de las
variaciones de la tensión y de su velocidad, los efectos según la magnitud del
filcker pueden variar desde la irritabilidad hasta un riesgo grave para la
salud, particularmente para las personas propensas a la epilepsia.
Los equipos eléctricos y
electrónicos que se conectan a la red de baja tensión deben superar ensayos de
compatibilidad electromagnética que aseguren que las variaciones de tensión que
producen en condiciones especificadas por su norma de ensayo sean inferiores a
unos límites determinados (por ejemplo según la norma UNE - EN 61000-3-3).
Además el efecto acumulativo de
fluctuación de tensión producido por la conexión a la red eléctrica de muchos
receptores, en función de las características de la red, puede ocasionar que la
tensión de suministro tenga niveles de flicker inaceptables, así en concreto la
norma UNE - EN 50160 que es de referencia según la reglamentación que regula el
transporte, distribución y comercialización de energía eléctrica,
establece niveles estadísticos que no se deberían superar.
Actualmente son muchos los
laboratorios independientes que efectúan ensayos de flicker para comprobar si
un determinado equipo eléctrico cumple con sus normas de aplicación según la
Directiva de Compatibilidad Electromagnética. Para efectuar los ensayos se
requiere tanto de una fuente de alimentación con una impedancia de referencia,
así como un medidor de flicker.
Los propios fabricantes de
equipos eléctricos o electrónicos puede hacer los ensayos para conocer el
comportamiento de sus productos, y también las compañías distribuidoras de
energía eléctrica y los propios consumidores requieren medir la calidad del
suministro eléctrico, siendo el flicker uno de los aspectos importantes a
considerar.
Las distintas técnicas de medida
usadas por distintos fabricantes de medidores de flicker y la necesidad de
asegurar la calidad de los ensayos y mediciones hace indispensable la
calibración de este tipo de sistemas de medida.
El LCOE en su sede de Getafe ha
sido el primer laboratorio de España y uno de los primeros europeos en obtener
la acreditación para calibrar medidores de flicker y fuentes con sus
impedancias de referencia para la alimentación de estos sistemas de ensayos de
compatibilidad electromagnética.
En concreto las magnitudes
acreditadas han sido las siguientes:
Severidad de flicker de corta duración: Pst
Severidad de flicker de larga duración: Plt
Variación relativa de la tensión permanente dc(%)
Valor relativo máximo de la variación de tensión: dmáx (%)
Resistencia e inductancia de la impedancia de referencia.
Con estas nuevas capacidades de
calibración disponibles serán muchos usuarios que podrán obtener un servicio
rápido de calibración acreditada con el respaldo ENAC obteniéndose en suma un
aseguramiento de la calidad de las medidas y ensayos efectuados, sin
necesidad de acudir al NPL inglés, que según nuestras noticias era el único
laboratorio europeo acreditado.
También ha obtenido acreditación ENAC para la calibración de medidores y
simuladores de temperatura por termopar o por termoresistencia
La sede de Getafe del LCOE está situada en la c/ Diesel, 13, teléfono 91 601 12
40.
Para cualquier consulta contactar con seccion6@lcoe.etsii.upm.es
Además, esta y las demás áreas del LCOE han obtenido su acreditación ISO 17025,
que sustituye a la antigua EN 45001. Los alcances acreditados aparecen
corresponden a los expedientes ENAC nº 3/LE130, 3/LE190, 3/LE192, 3/LE261,
1/LC038-1, 1/LC038-2.
|
